Les descriptions détailées du fonctionnement et des branchements se trouvent dans le livret du MICRO8 ou du MICRO32 au chapitre de CONTROL-BALL.

PIÈCES RECHANGE

Mode d’emploi de MICRO32 (774k)

Mode d’emploi de MICRO32 Ver.2 (894k)

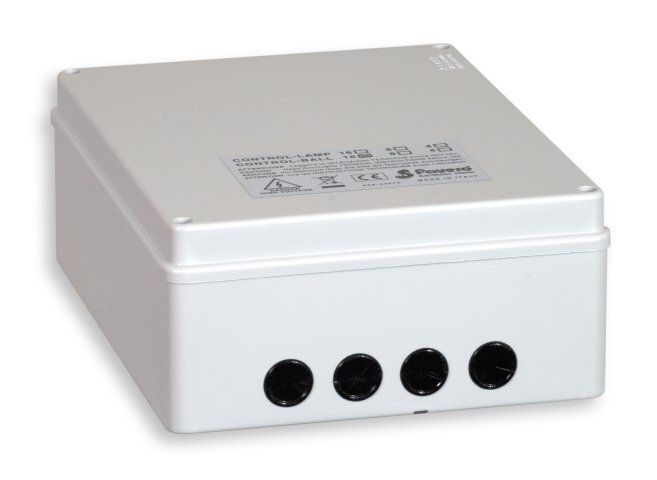

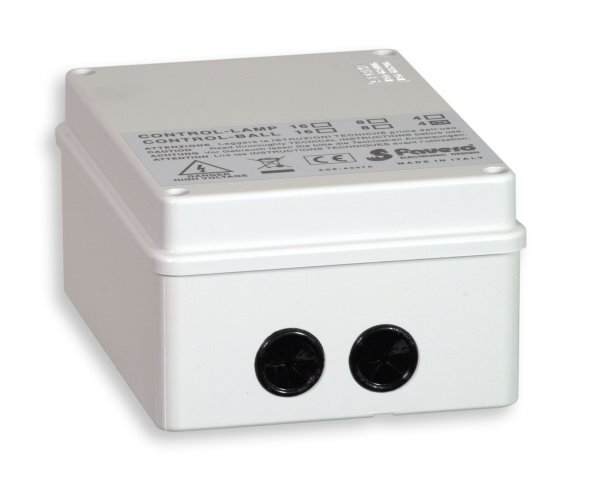

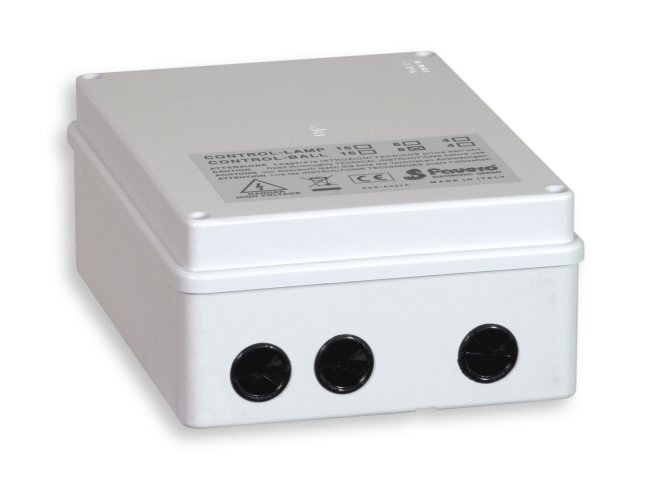

CONTROL-BALL-4/8/16

(Art.728, 729, 730)

Accessories pour MICRO8 et MICRO32

Sert à contrôler les BOX (tiroirs) contenant les boules.

Disponible en 3 versions: pour 4, 8 et 16 lampes.
Art.728 - CONTROL-BALL-4 peut contrôler les boules de 4 tables
Art.729 - CONTROL-BALL-8 peut contrôler les boules de 8 tables
Art.730 - CONTROL-BALL-16 peut contrôler les boules de 16 tables
Le branchement entre chaque BOX et le contrôleur se fait uniquement à travers 2 fils en basse tension (24V).
Le BOX se présente sous la forme d'un robuste tiroir métallique, doté d'un système simple et mécanique pour le contrôle de toutes les boules (breveté).
Il existe des BOX pour tous types de boules: voir CODES ARTICLES.
Lorsque sur le MICRO8-MICRO32 le début d'un jeu (START) est commandé, le portillon des boules s'ouvre automatiquement pour permettre au joueur d'extraire le plateau qui les contient. Dès réinsertion du plateau portant TOUTES les boules dans le BOX et fermeture du portillon (en cas de manque d'une boule, celui-ci ne se ferme pas), le MICRO8-MICRO32 interrompt automatiquement le comptage du temps et signale à l'opérateur la fin du jeu.
Il est possible de brancher aux CONTROL-BALL de simples contenants pour boules dont l'extraction du plateau provoque l'ouverture d'un micro-interrupteur. Dans ce cas, le début du jeu se déclenche automatiquement au moment de l'extraction du plateau.
Alimentation CONTROL-BALL: 230V, 250 mA max (115V).

PIÈCES RECHANGE

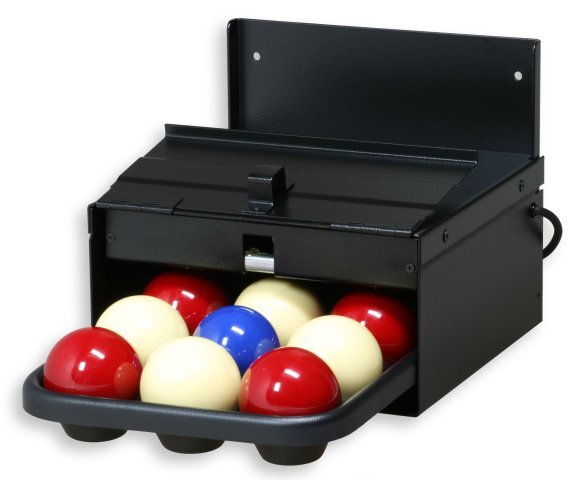

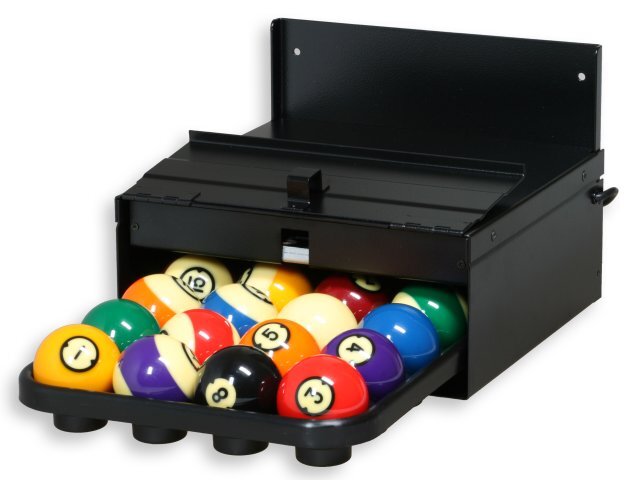

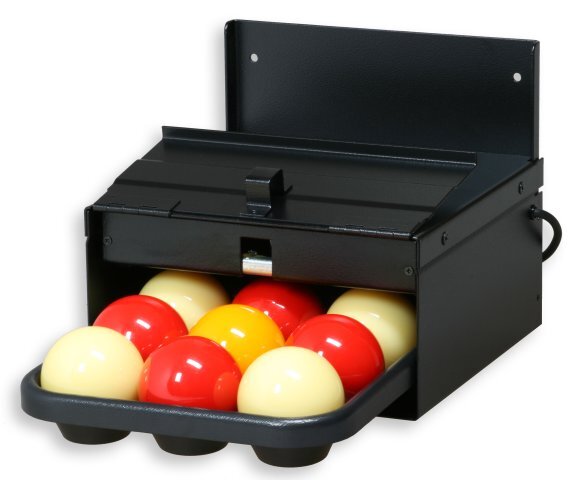

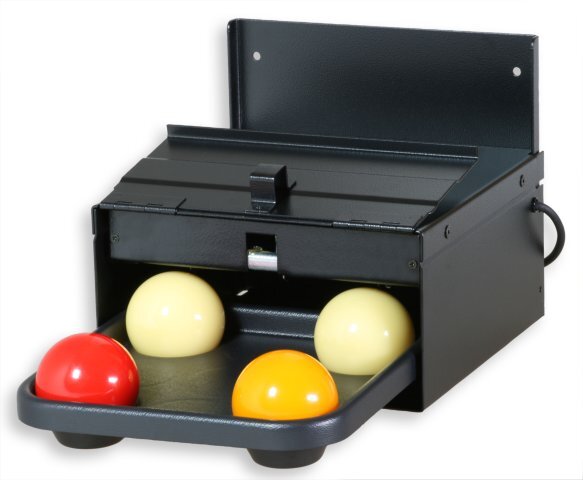

BOÎTE des billes - Fixation au mur

Tous les BOX susmentionnés présentent une saillie postérieure en tôle permettant de les fixer aisément au mur.

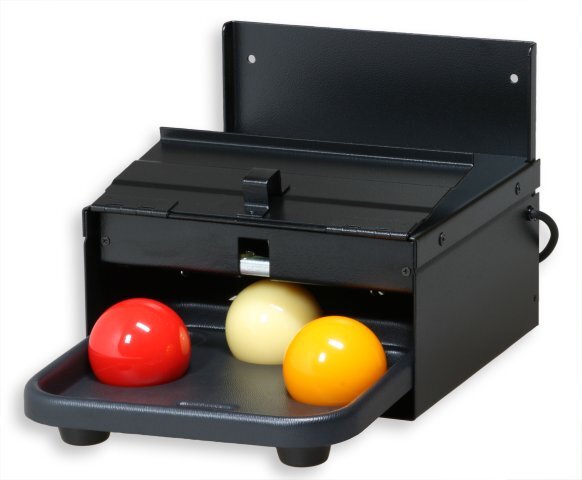

Art.403	- BOX-3B pour CARAMBOLE (3 x Ø61,5-63,2mm)

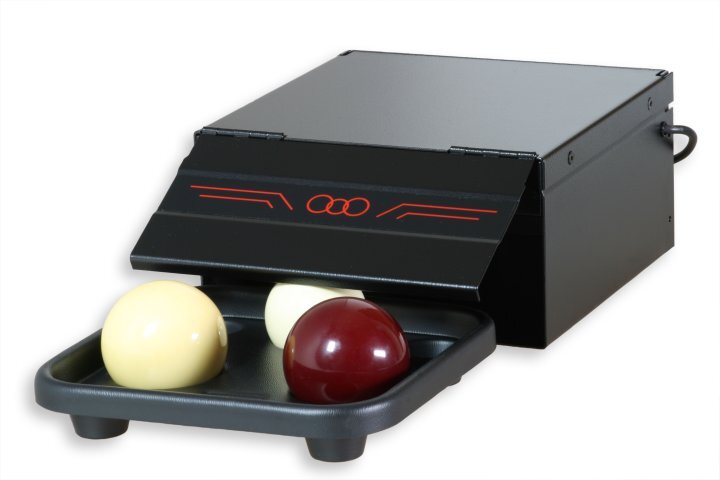

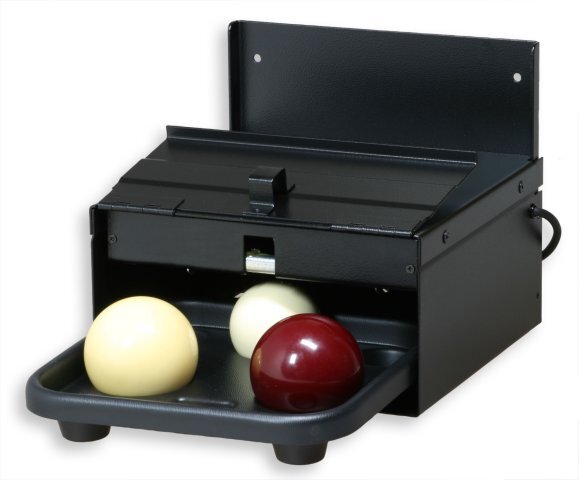

Art.403A	- BOX-3B pour ITALIANA (2 x Ø68 + 1 x Ø59mm)
Art.404	- BOX-4B pour contrôler 4 boules (4 x Ø61,5mm)
Art.409	- BOX-9B pour 9 boules (9 x Ø61,5mm)
Art.409A	- BOX-9B pour 9 boules (8xØ59 + 1xØ54mm)

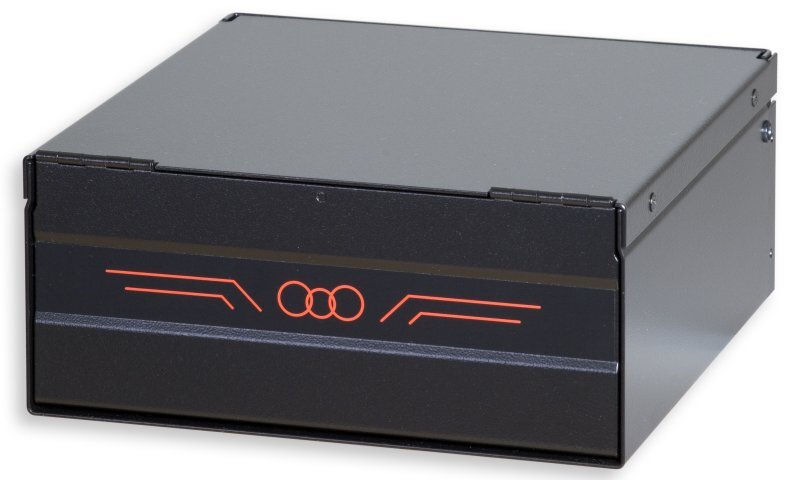

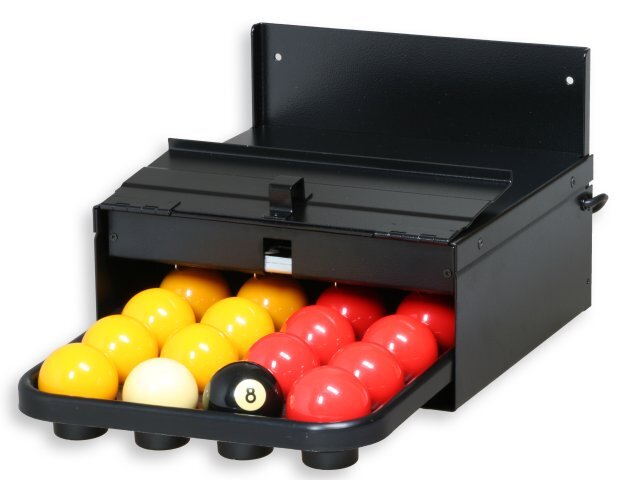

Art.416	- BOX-16B pour POOL (16 x Ø57mm)
Art.416A	- BOX-16B/52 pour ENGLISH-POOL (16 x Ø50-52mm)

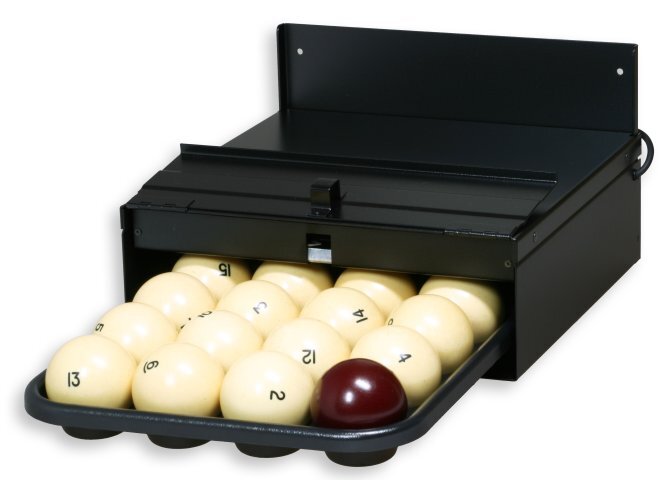

Art.416B	- BOX-16B/68 pour RUSSIAN-PYRAMID (16 x Ø68mm)

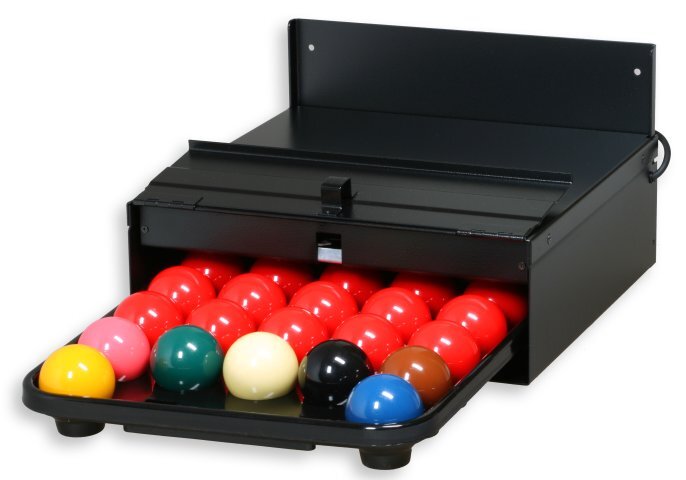

Art.422	- BOX-22B pour SNOOKER (22 x Ø52-54mm)

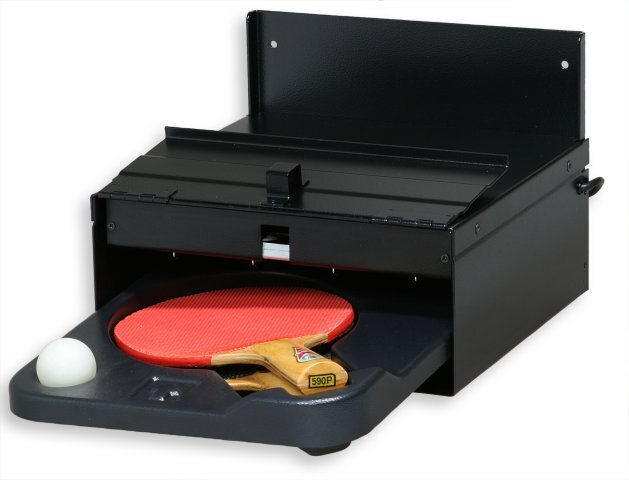

Art.402	- BOX-PING-PONG pour 2 raquettes et balle

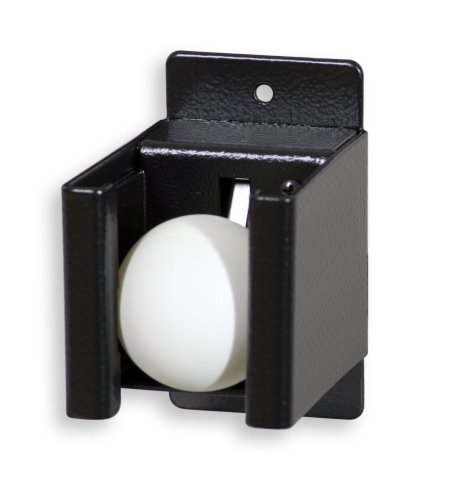

Art.440	- MINI-BOX pour cochonnet du jeu de boules ou balle de Ping-Pong (Ø35-40mm)

PIÈCES RECHANGE

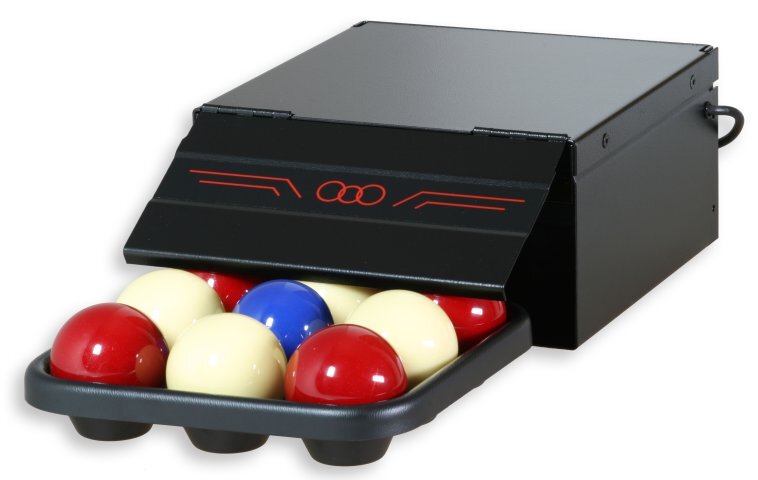

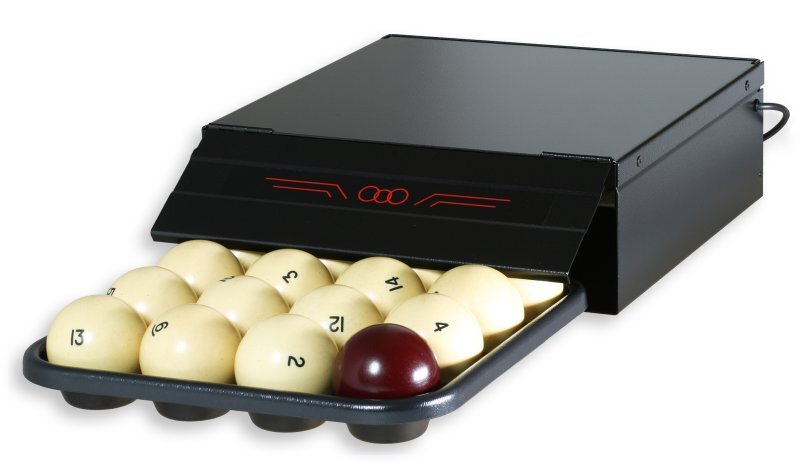

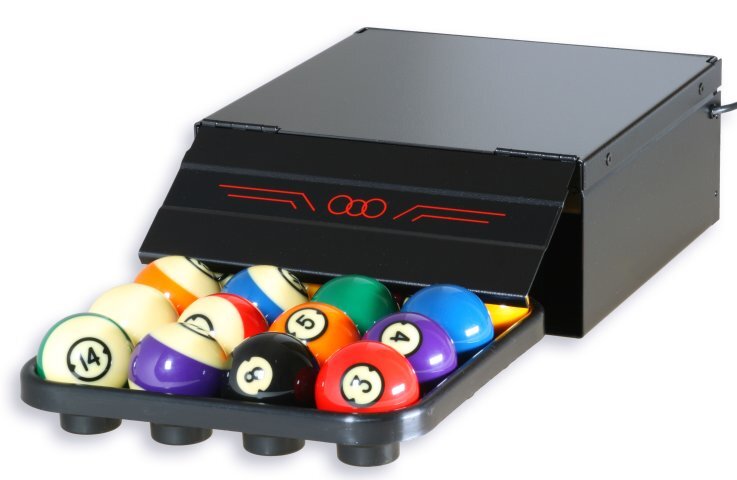

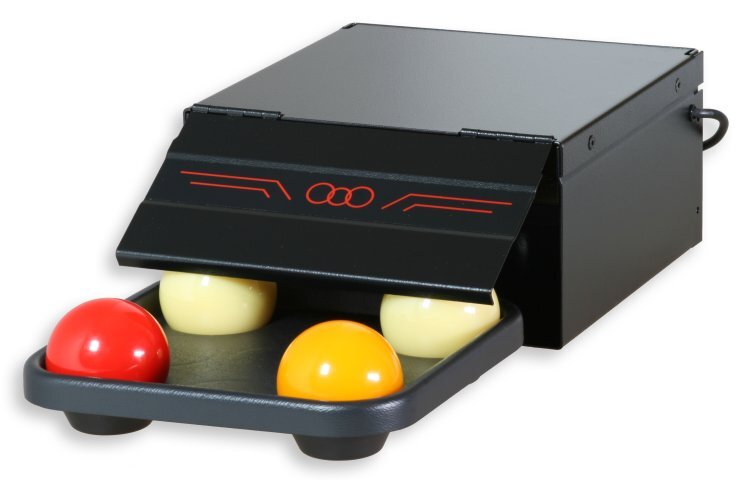

BOÎTE des billes - Version basse

Si les BOX sont destinés à être posés l'un sur l'autre, ils sont livrables avec un tapis en caoutchouc antiglisse, sans saillie postérieure en tôle. Ils sont identifiables par le code article suivi de /L (exemple: Art. 403/L).

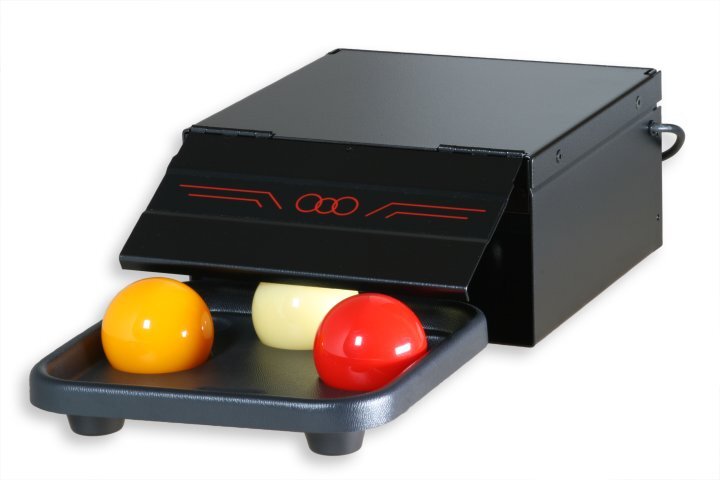

Art.403/L	- BOX-3B pour CARAMBOLE (3 x Ø61,5-63,2mm)
Art.403A/L	- BOX-3B pour ITALIANA (2 x Ø68 + 1 x Ø59mm)
Art.404/L	- BOX-4B pour contrôler 4 boules (4 x Ø61,5mm)

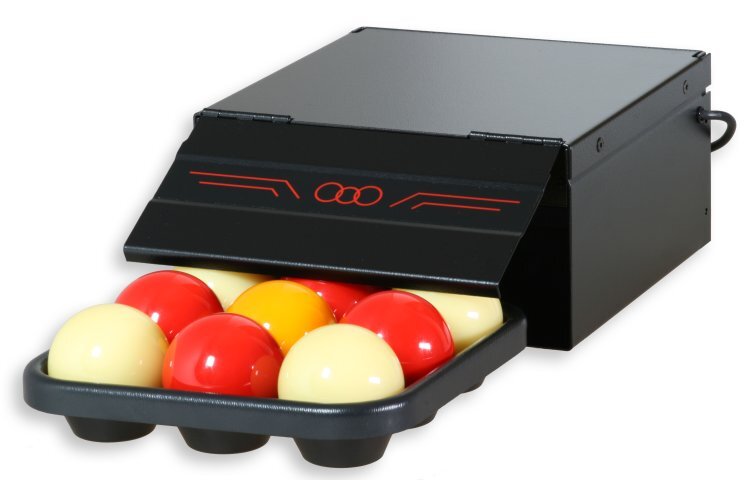

Art.409/L	- BOX-9B pour 9 boules (9 x Ø61,5mm)
Art.409A/L	- BOX-9B pour 9 boules (8xØ59 + 1xØ54mm)

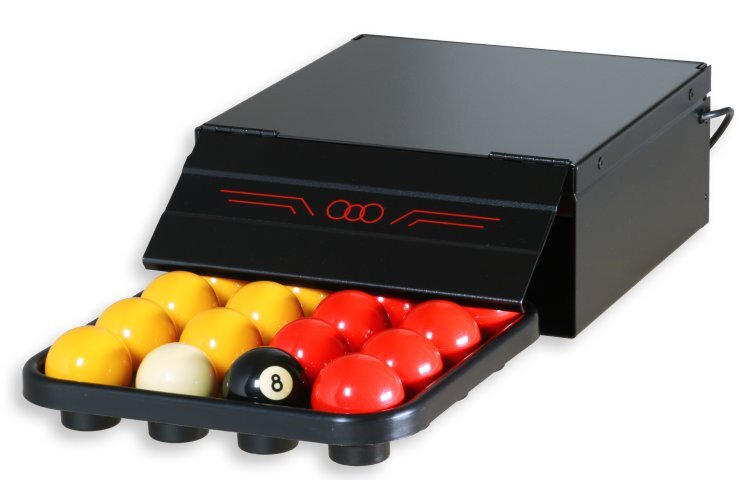

Art.416/L	- BOX-16B pour POOL (16 x Ø57mm)
Art.416A/L	- BOX-16B/52 pour ENGLISH-POOL (16 x Ø50-52mm)
Art.416B/L	- BOX-16B/68 pour RUSSIAN-PYRAMID (16 x Ø68mm)

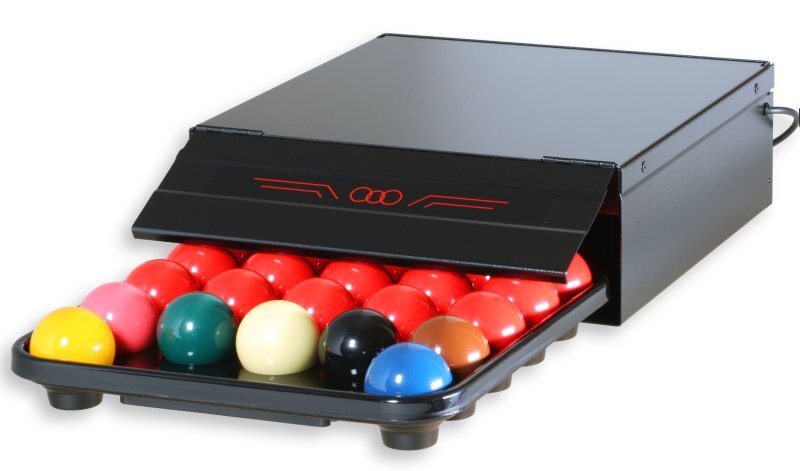

Art.422/L	- BOX-22B pour SNOOKER (22 x Ø52-54mm)

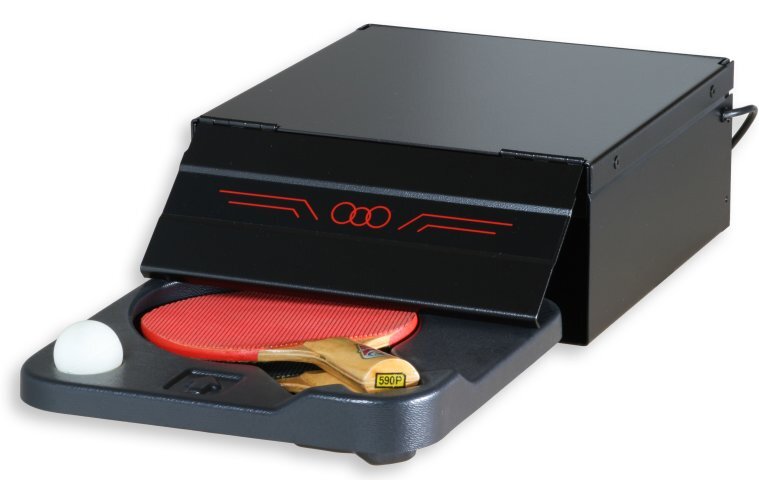

Art.402/L	- BOX-PING-PONG pour 2 raquettes et 1 balle
Art.440/L	- MINI-BOX pour cochonnet jeu de boules ou balle de Ping-Pong (Ø35-40mm)

En outre, il est possible d'avoir des BOX à fixer sous le billard à l'aide d'étriers spéciaux prévus à cet effet, identifiables par le code article suivi de /S.
